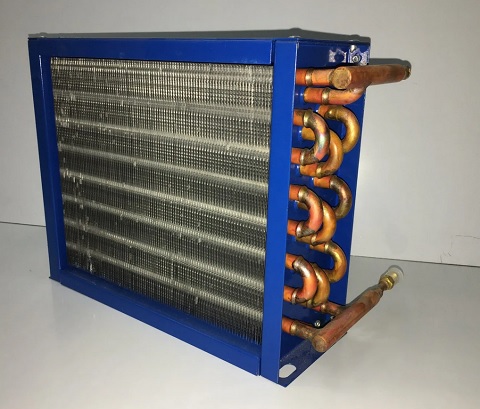

Воздушный конденсатор – это набор оребренных труб, которые омываются воздушным потоком при природной и необходимой циркуляции. Воздушные массы отводят тепло конденсации холодильного агента во внешнее пространство. Конденсаторы с воздушным охлаждением используются для домашнего холодильного оборудования, кондиционеров, индустриальных морозильных установок. Данными приспособлениями дополняются компрессионные агрегаты, где задействуются компрессоры разных категорий, а также различные морозильные агрегаты.
Исходя из типа холодильного агента, конденсаторы делятся на фреоновые, пропановые и аммиачные. По мощности и размерам потока тепла, что отводится на стадии конденсации:
- на мелкие (до 60 кВт);
- среднего размера;
- большие, что могут включать два отсека: отсек снимания перегрева и отсек конденсации.
По структуре и исполнению они подразделяются на устройства с обычной и вынужденной циркуляцией воздуха.

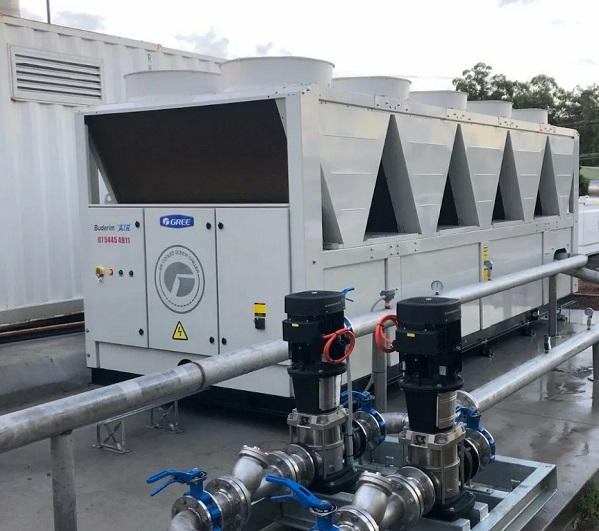

Устройство в чиллере
Конденсатор чиллера представляет собой теплообменник, где осуществляется фазовый переход холодильного агента из состояния пара в жидкое состояние при большом показателе давления благодаря отдаче тепла наружному пространству. Конденсаторы также бывают с водяным и воздушным охлаждениями. Из-за существенных отличий в коэффициентах теплообмена жидкостей и газов используют разные строения конденсационных приспособлений с различными типами охлаждения.
В обозначенных устройствах тепло конденсации направляется к нагретым воздушным массам. В роли теплообменников выступают поверхностные охладители воздуха, что включают трубные змеевики, состоящие из меди. На последние наносятся гофрированные пластинки, тоже из алюминия. В этих трубках при охлаждении циркулирующими воздушными массами осуществляется конденсация холодильного агента. Для снижения параметров агрегата внешняя часть оребренных трубок омывается быстрым воздушным потоком, что обеспечивается благодаря работе вентиляционных устройств.
Применяются для этой цели осевые вентиляторы с литым функциональным колесом в форме крыльчатки. Он запускается благодаря трехфазному электрическому двигателю с наружным ротором. Для монтажа внутри помещения задействуются центробежные вентиляционные приборы с впитыванием воздушного потока с обеих сторон. Это сбалансированные агрегаты, которые тоже работают от трехфазного электрического мотора.
