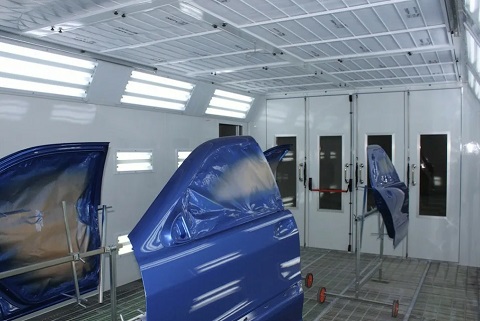

Покрасочная камера — сложный комплекс оборудования, эффективная работа которого требует точного соблюдения микроклимата и подачу очищенного воздуха в рабочем пространстве. Внутри бокса используются огнеопасные и токсичные вещества, которые требуют предварительной очистки перед выпуском в атмосферу. Все это обуславливает необходимость правильной организации воздухообмена в камере.
Основные требования к вентиляции
К системе вентиляции предъявляют следующие требования:
- обеспечение безопасности персонала;
- снижение концентрации в воздухе опасных и вредных веществ до нормативного уровня;
- поддержание заданного температурного режима;
- очистка воздушных масс от пыли и частиц краски, растворителя, абразивных веществ.
Типы вентиляции
В покрасочных камерах находят применение следующие системы приточно-вытяжной вентиляции:
- Одномоторная. Подача уличного воздуха осуществляется через клапаны, расположенные под крышей бокса, а отработанный удаляется через отверстия, предусмотренные в полу.
- Двухмоторные. Конструкция предусматривает установку вентиляторов на подаче и в местах удаления воздуха. Такое техническое решение — более эффективный вариант по сравнению с одномоторным.
Особенности проектирования
Полностью соответствуют нормативным документам и требованиям безопасности изделия от компании ОСКАС, покрасочные камеры этого производителя, как и продукция других компаний, проектируются с учетом следующих особенностей:
- Каждая технологическая единица должна иметь местный отсос. Каждая заборная точка оборудуется собственным вентиляционным каналом. Смешивание потоков не допускается.
- Приточная вентиляция монтируется в потолок так, что видны только решетки. Для забора свежего воздуха предусмотрена труба, на конце которой установлен вентилятор. За ним идет нагреватель и барьер, создаваемый фильтрующими элементами.
- Система вентиляции оборудуется заслонками, которые автоматически регулируют скорость и давление в вентиляционной камере.
- Вытяжные вентиляторы устанавливаются снаружи помещения. Допускается использование их только во взрывозащищенном исполнении.
- Система вытяжной вентиляции двухступенчатая. На первой ступени происходит абсорбция краски и растворителя, на второй — очистка воздуха от пыли.
- Максимальная скорость воздуха внутри покрасочной камеры должна быть не выше 0,3 м/с.
- Расчет вентиляции ведется с учетом активной работы на подготовительном этапе и при прогреве камеры во время сушки.
- Минимальная допустимая высота выхлопных труб вытяжной вентиляции составляет 2 м.
- Над участками повышенного выведения тепла дополнительно предусматриваются в верхней зоне воздухозаборники.
Кратность воздухообмена
Интенсивность полной замены воздуха внутри покрасочного бокса — важный параметр, который следует учитывать при проектировании. Для этого типа устройств не существует нормативов, поэтому ориентируются на ПДК вредных веществ.
При расчете кратности воздухообмена учитывают максимальное значение мощности вентилятора и объем рабочей камеры. Точное значение получается путем деления второго параметра на первый.
Пол камеры
Особенность пола покрасочной камеры заключается в том, что он является частью системы вытяжной вентиляции, которая удаляет отработанный воздух, насыщенный парами краски и растворителя. Его монтаж осуществляется с использованием одной из двух схем:
- Через траншеи в полу. Для создания давления используются вытяжной вентилятор.
- По черновому полу устанавливается решетчатый. Для захвата загрязнений в отработанном воздухе используются фильтры, которые монтируются в образовавшихся полостях.
Система вентиляции покрасочной камеры также предусматривает эжекторы для удаления взрывоопасных соединений. Для очистки воздуха применяют различные типы фильтрующих элементов.
