Грейферный ковш - это приспособление для захвата и перемещения сыпучих и штучных грузов. Их устанавливают на погрузчики, экскаваторы, подъемные краны. Главное отличие от других видов ковшей состоит в том, что он состоит из двух или более сегментов, раскрывающихся как челюсти для захвата и смыкающихся для переноса груза.
Типы грейферов
По назначению грейферы делятся на два типа:
- Ковши. Используются для земляных работ, погрузки сыпучих материалов. Сегменты делают сплошными, чтобы грунт не высыпался при перемещении. Сегменты имеют зубьям для копания плотного грунта.
- Захваты. Работают как пальцы руки, охватывая контейнер или другой штучный груз с двух или несколько сторон и удерживая его за счет усилия сжатия сегментов.
Захватами грузят металлолом, крупные кусков породы.

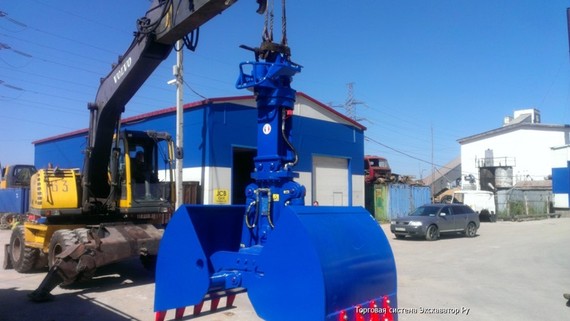

Грейферные ковши
Главное отличие грейферов от других типов ковшей заключается в их возможности опускаться в открытом состоянии на место забора груза, захватывать его и вертикально же поднимать на необходимую высоту. Это делает грейферы незаменимыми при работе в стесненных условиях, там, где грунтозаборному устройству, закрепленному на стреле экскаватора, просто не развернуться:
- Рытье колодцев , узких котлованов.
- Выборка грунта вблизи от существующих построек.
- Разгрузка в узкие емкости.
По способу управления челюстями ковша грейферы бывают:
- Канатные. Сегменты раскрываются-закрываются канатами, наматываемыми на барабаны лебедки.
- Приводные. Гидравлический, пневматический или электрический привод управления сегментами установлен непосредственно на ковше.
Канатные конструкции применяют при донных работах с борта судов. Строго вертикальное перемещение приспособления под водой сводит к минимуму смещение судна от исходного положения. Точность подводных земляных работ существенно повышается. Подробнее о греферах здесь.
Канатные грейферы
Канатные конструкции бывают:
- одноканатные;
- многоканатные.
В одноканатной конструкции единственный трос используется для подъема - опускания устройства, а управление челюстями выполняется за счет контакта с поверхностью. Для этого ковш снабжен системой рычагов и захватов. При касании поверхности открытыми сегментами они начинает загребать грунт, при касании закрытым - высвобождать его.
Многоканатные системы имеют отдельный трос (или тросы) для сведения челюстей. Эти тросы не участвуют в подъеме и перемещении грузов. Они используются только для управления.
Приводные грейферы
На приспособление устанавливается механизм, приводимый в движение
- электромотором;
- электромагнитом;
- гидравлическим цилиндром;
- пневматикой.
Эти приводы открывают и закрывают челюсти. Конструкция челюстей от типа привода зависит незначительно. Приводная конструкция развивает гораздо большее усилие на челюстях, чем канатная. Становятся доступны более прочные грунты.
Недостатком является ограниченная длина троса - ведь параллельно ему нужно подавать на привод электричество, масло или сжатый воздух.
Для копания твердых пород применяют многосегментные ковши с независимым приводом для каждой челюсти. Система управления динамически перераспределяет усилия закрытия сегментов. Ковш «подстраивается» под прочные участки грунта.
