При монтаже оптоволоконного кабеля не второстепенную роль играют метод и качество соединения проводников. Правильное подключение снижает возвратные потери и затухание сигнала. Самый оптимальный метод подсоединения — применение оптического пигтейла. Рассмотрим базовую информацию о приспособлениях этого типа.

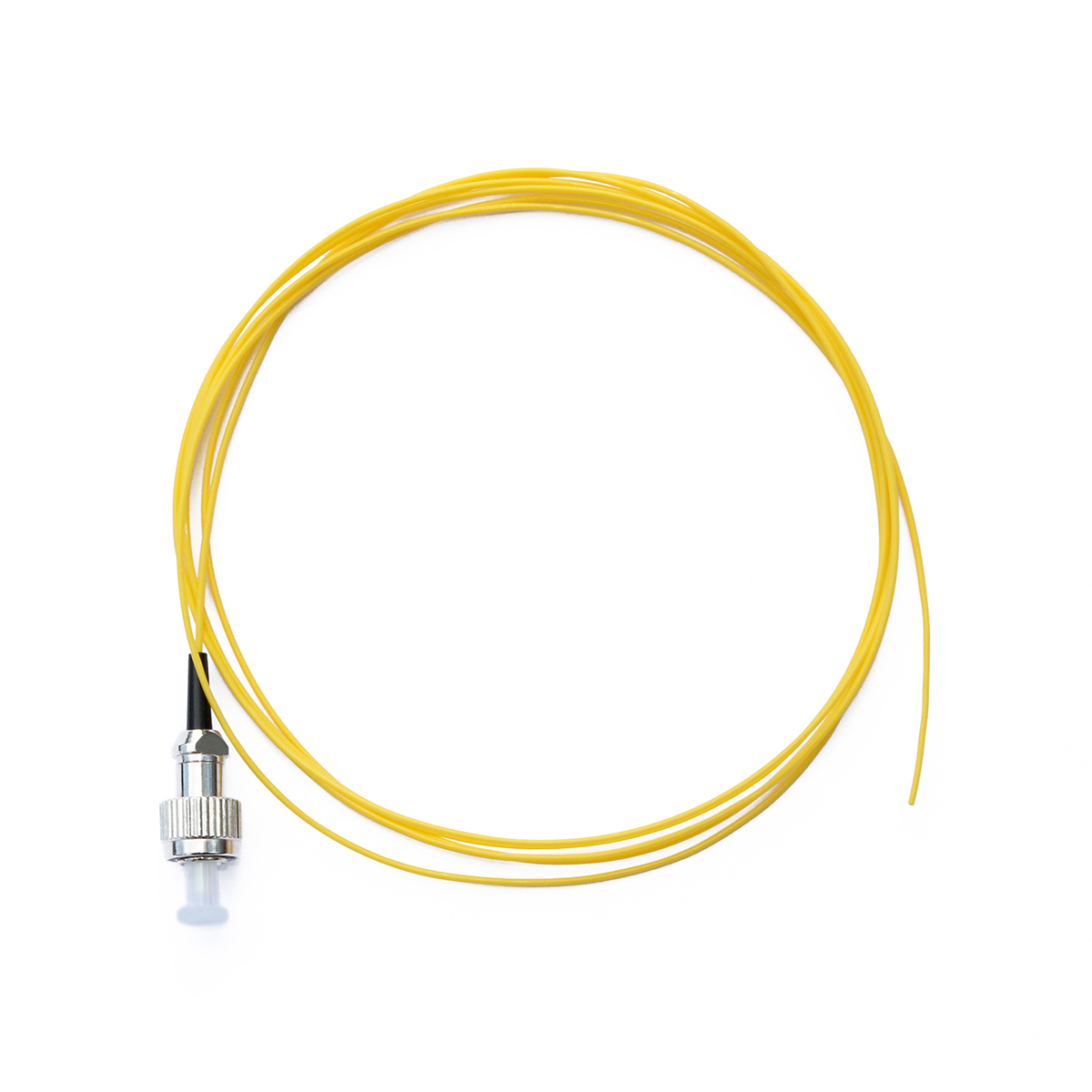

Пигтейл IPCOM FC/UPC
Что такое пигтейл
Приспособление представляет собой волоконно-оптический кабель с наконечником. С одной стороны присутствует разъем. К нему подсоединяют приборы и оборудование. Второй конец — без коннектора, он сращивается с кабелем. В современном телекоммуникационном монтаже использование таких технических средств коммутации — это наиболее выигрышный, сохраняющий затухание способ.
Основная сфера применения — распаечные, распределительные, клеммные боксы, в которые помещена аппаратура. Пигтейл покупают для коммутации оптоволоконных кабелей, ведь это главное средство построения сети со стабильным сигналом.
Не стоит путать этот тип телекоммуникационных средств с патч-кордами, которые с обеих сторон обжаты разъемами и служат сугубо для соединения кабельных систем, а не для подключения.
Типы оптических пигтейлов
Разные сети — различные требования и геометрия подключения. Поэтому коммутационные средства подразделяются на типы:
- По количеству волокон. На рынке присутствуют экземпляры, состоящие из 1-48 волокон. Встречаются дуплексные материалы, они имеют 2 отдельных колпачка с разной цветовой маркировкой для упрощения процесса монтажа и обслуживания.
- По применению в зависимости от окружающей среды. Пигтейл делают из кабелей, произведенных из различных оболочек. Для полноценной эксплуатации используется оболочка 0,8 мм. В экстремальных условиях применяют водонепроницаемые и бронированные материалы. Усиливаются проводники специальными трубками из нержавеющего металлопроката или другого прочного материала. Это позволяет защитить систему от грызунов, механических повреждений, усиливает качество передаваемого сигнала. Водонепроницаемые марки сделаны из нержавейки и колпачка из полиэтилена.
- По типу волокна. Одно- и многомодовые. Первые обладают желтой цветовой маркировкой, вторые — оранжевой. В многомодовых применяется проводник, имеющий толщину 62,5/125 или 50/125 микрон. Такие кабеля маркируются ОМ 3 и ОМ 4, они обладают специфическими отличиями. В большинстве случаев колпачок окрашен в синий цвет. В одномодовых используется кабель 9/125 мирон, разъем — единичный.
Пигтейл подбирается с учетом нагрузки, специфики оборудования и внешней среды. Если выбрать неподходящее коммутационное средство, можно серьезно нарушить функциональность сети, сделать ее менее долговечной.
По типу разъема пигтейл может быть:
- ST — идеально подходит для сетей LAN, наконечник — длинный, производится из высокопрочных материалов: циркония, нержавейки;
- FC — имеет винтовую структуру и корпус из металла, применяется для общих нужд;
- SC — обладает разъемом цилиндрической формы, его диаметр составляет 2,5 мкм, торец скругленный, производится из циркония, используется в измерительном и тестовом оборудовании, подходит для экономии в сетях LAN.
Любые пигтейлы призваны экономить время подключения и поддерживать функциональность сетей без потери сигнала.
