Использование кабеля при монтаже электрических сетей является обязательным условием. Его применение нередко доставляет определенные неудобства, это же касается и процесса эксплуатации. Чтобы существенно упростить работу электриков, инженерами-технологами были изобретены гибкие медные шины.
Какой материал используется для изготовления гибких шин?
Для создания изолированных гибких шин применяются тонкие пластины красной электротехнической меди, а также ее сплавы, отличающиеся высоким качеством. Количество пластин может быть различным: минимальное – 2, максимальное 10 штук. В качестве изолятора выступает ПВХ, имеющий высокий уровень сопротивления. Толщина изоляционного слоя по всей длине является одинаковой, в нем не содержатся галогены, он не способствует процессу горения.
Хорошие изоляционные характеристики медной гибкой шине обеспечивает сочетание перечисленных выше материалов. Она не боится повышенной влажности, высокой температуры, неблагоприятной окружающей обстановки.
Внешний вид шины напоминает плотный прямоугольный профиль. Использование новейших технологий в процессе создания, обеспечивает ей максимальную безопасность и надежность. Производственный процесс основан на применении метода холодной или горячей деформации. Иногда медные пластины подвергают обжигу. Такая закалка позволяет использовать их в условиях пограничных температурных режимов и при максимальном рабочем напряжении около 1000 В.
Виды гибких медных шин
На сегодня гибкая медная шина представлена несколькими разновидностями: профильной, имеющей изоляцию, жесткой, плетеной, используемой для заземления, сплошной и перфорированной. Для установки профильной требуются специальные клеммы. В производственных условиях она является очень востребованной, так как способна выдержать 4000А тока.
Медную жесткую шину используют в процессе работ, связанных с заменой кабеля, для выполнения которых она является оптимальным вариантом. Плетеный вид состоит из сплетенных медных полос. Она отличается повышенной гибкостью и подходит для установки на участках, которые подвергаются существенной вибрации.

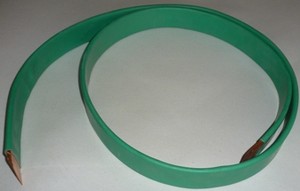

Рисунок 1 Гибкая изолированная шина производства фирмы ООО "Силовая Электроника"
Перфорированные и сплошные шины подходят для электрических шкафов распределения. Изолированные варианты выполняют функции соединителя для распределительных шин, а также подходят с целью подключения устройств, предназначенных для управления.
