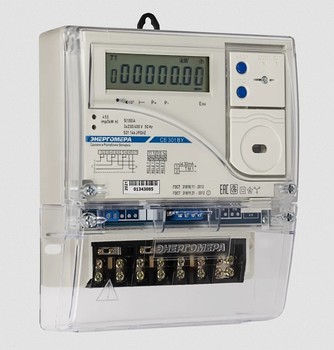

Электрический счетчик — важный элемент электросистемы в любом доме или квартире. От его правильной установки зависит не только точность учета потребляемой электроэнергии, но и безопасность всей электросети. Многие пользователи выбирают электрический счетчик Энергомера, поскольку он сочетает надежность, доступность и соответствие современным требованиям. Однако даже самый качественный прибор требует грамотного подключения. В этой статье разберем, как правильно установить счетчик и на что обратить внимание.
1. Какие бывают электрические счетчики?
Прежде чем приступить к подключению, важно разобраться в видах счетчиков:
- Однофазные – подходят для квартир и частных домов с нагрузкой до 10-15 кВт.
- Трехфазные – используются в домах с мощной техникой и производственным оборудованием.
- Одиночные и многотарифные – вторые позволяют учитывать разницу в стоимости электроэнергии в разное время суток.
В зависимости от потребностей выбирается подходящая модель, которая затем устанавливается в соответствии с требованиями энергоснабжающей организации.
2. Основные требования перед подключением
Перед установкой счетчика необходимо подготовить место и инструменты:
- Подключение должно соответствовать нормам ПУЭ (Правила устройства электроустановок).
- Счетчик устанавливается в доступном, защищенном от влаги и пыли месте.
- Для его монтажа потребуется электрощиток, DIN-рейка (если счетчик модульный), пломбы и проводка соответствующего сечения.
- Перед началом работ электроснабжение должно быть полностью отключено.
3. Подключение электрического счетчика: пошаговый алгоритм
Шаг 1: Подготовка места установки
Счетчик устанавливают в распределительном щитке, на стене или в специальном боксе. Для надежного крепления используются винтовые или модульные фиксаторы.
Шаг 2: Определение схемы подключения
Стандартные схемы зависят от типа счетчика:
- Однофазный – имеет 4 контакта: вход/выход фазы и вход/выход нуля.
- Трехфазный – 8 контактов, 3 входа и 3 выхода для фаз + 2 контакта для нулевого проводника.
Шаг 3: Подключение проводов
- Фазный провод от сети подключается к входному клеммнику.
- Фазный провод от потребителя соединяется с выходным контактом счетчика.
- Нулевой провод подключается к соответствующему разъему.
- Заземление (если предусмотрено) соединяется с общей шиной.
Важно! Затяжка клемм должна быть надежной, но без чрезмерного усилия, чтобы не повредить контакты.
Шаг 4: Проверка соединений
После подключения счетчика проверяют правильность соединений, используя тестер или мультиметр. Ошибки на этом этапе могут привести к некорректной работе прибора или даже короткому замыканию.
Шаг 5: Пломбировка и ввод в эксплуатацию
После монтажа прибор пломбируется представителем энергоснабжающей компании, который также фиксирует его начальные показания и вводит в эксплуатацию.
4. Ошибки при установке и как их избежать
- Неправильная схема подключения – приводит к некорректному учету электроэнергии или сбоям в сети.
- Использование проводов неподходящего сечения – может вызвать перегрев и короткое замыкание.
- Самовольное подключение – без разрешения энергокомпании счетчик не будет принят к эксплуатации.
- Неплотная фиксация контактов – ослабленные соединения могут привести к искрению и выходу из строя оборудования.
Чтобы избежать проблем, рекомендуется доверять установку квалифицированному электрику или тщательно следовать инструкциям производителя.
Подключение электрического счетчика – процесс, требующий точности и соблюдения норм безопасности. Ошибки могут не только привести к неправильному учету электроэнергии, но и стать причиной аварий. Если вы сомневаетесь в своих силах, лучше обратиться к специалисту. А правильный выбор счетчика, например, электрического счетчика Энергомера, обеспечит надежную работу системы на долгие годы.
