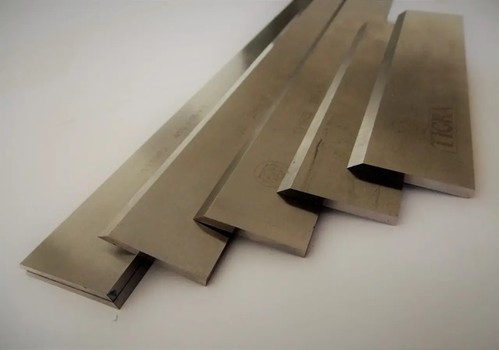

Ножи для строгального станка
Фото:

Ножи в строгальном станке нужно менять при затуплении или сколах режущей кромки, при неравномерном износе по длине, при деформации лезвий. Работа с изношенными режущими элементами приводит к появлению рваной поверхности, повышенному шуму и вибрации, а также перегрузке двигателя оборудования.

Инструменты для замены ножей в строгальном станке

Перед началом замены режущего инструмента в строгальном станке нужно в первую очередь подготовить средства индивидуальной защиты. Обязательны:

  • защитные очки — защитят глаза от стружки и металлической пыли, которая может вылететь при снятии прижимных планок и ножей;
  • перчатки против порезов — в них ножи достают, переносят и вставляют в паз вала. Но перед тем как закрыть кожух и включить станок, перчатки снимают: если оставить их на руках, ткань может зацепиться за вращающиеся части.

Для откручивания крепежа понадобится набор шестигранных ключей (5–8 мм). Если на станке установлены болты под гаечный ключ, то понадобятся рожковые или торцевые инструменты.

Также нужно подготовить приборы для извлечения и установки ножей — это или специальный захват. Для легкой подгонки режущего инструмента в паз подобрать мягкий резиновый молоток, который не повредит режущую кромку.

В дополнение к этому набору инструментов понадобятся:

  • динамометрический ключ — для затяжки болтов;
  • плоская и крестовая отвертка — для снятия мелких крышек, защитных элементов и регулировочных винтов;
  • щупы — помогают выставить ножи для строгального станка на одну высоту;
  • металлическая линейка — нужна для быстрой проверки параллели ножей относительно стола;
  • штангенциркуль — для измерения толщины режущего инструмента и контроля размеров крепежа;
  • очиститель и ветошь — для удаления пыли, смолы и масла с посадочных мест перед установкой новых ножей.

Как установить ножи в строгальный станок

Этапы замены ножей в строгальном станке

Начинается все с подготовки: полностью отключите станок от электросети, наденьте защитные очки и перчатки против порезов. Освободите рабочее место от стружки и посторонних предметов.

Когда место подготовлено, можно переходить к снятию кожухов и крышек. Для этого нужно:

  1. Торцевым или рожковым ключом открутить крепеж.
  2. Аккуратно снять крышку или кожух.
  3. Отложить детали так, чтобы потом легко вернуть их на место.

Теперь переходите к ослаблению и снятию ножей. Возьмите шестигранный ключ подходящего размера, ослабьте винты постепенно и равномерно, чтобы не было перекоса. Вынимайте нож при помощи магнитного держателя или специального съемника. Если режущий инструмент сидит плотно, слегка постучите резиновым молотком. Аккуратно извлеките его и положите на чистый стол.

Теперь нужно подготовить паз вала для установки новых. Обработайте посадочные места очистителем (например, спреем для тормозов) и протрите все ветошью насухо.

После подготовки можно ставить новый режущий элемент:

  1. Возьмите нож магнитным держателем.
  2. Вставьте его в паз вала и выровняйте.
  3. При необходимости подбейте резиновым молотком.

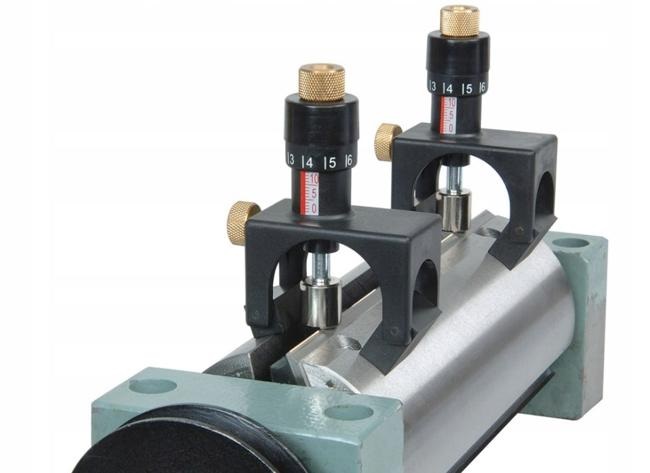

Дальше приступайте к регулировке высоты ножей на одной высоте. Для грубой проверки используйте металлическую линейку, а для точной регулировки — щупы. Проверьте вылет ножа по всей длине.

Когда высота выставлена, режущий элемент фиксируется в станке. Сначала подтяните винты шестигранником. Затем затяните динамометрическим ключом по моменту, указанному в инструкции к станку. При необходимости используйте фиксатор резьбы.

Остается только вернуть на место все защитные элементы и проверить станок в работе. Сначала запустите станок на холостом ходу, затем сделайте пробный проход по ненужному бруску: поверхность должна быть ровной, без ступенек и полос.
