Калибровочные пластины — это высокоточные элементы, применяемые при юстировке оборудования, устранении перекосов, регулировке высоты и обеспечении соосности валов и агрегатов. Эти пластины особенно актуальны для монтажа насосов, редукторов, электродвигателей, компрессоров, станков и других промышленных узлов, где геометрическая точность влияет на эффективность и ресурс работы.
Компания MUESTRA специализируется на производстве и поставке калиброванных пластин, предлагая широкий спектр типоразмеров, форм и толщин. Продукция отличается высокой точностью, стойкостью к нагрузкам и коррозии, а также продуманной эргономикой, облегчающей монтаж. Ниже приведён подробный обзор типоразмеров, вырезов, толщин и особенностей изготовления пластин MUESTRA, включая варианты для нестандартных задач.
Популярные размеры: от 35×35 до 700×700 мм
Размеры калибровочных пластин подбираются в зависимости от габаритов оборудования и площади опорной поверхности. Широкий ассортимент размеров от MUESTRA позволяет подобрать пластину под любую опору — от компактных электроприводов до тяжёлых прессов и редукторов.
Наиболее востребованные размеры пластин:
- 35×35 мм — для малогабаритных агрегатов, двигателей мощностью до 5 кВт;
- 50×50 мм, 75×75 мм — применяются в насосах, вентиляторах, насосных установках;
- 100×100 мм, 150×150 мм — универсальные форматы, подходящие для большинства промышленных электродвигателей и редукторов;
- 200×200 мм и 250×250 мм — используются при монтаже крупного оборудования на виброопорах;
- 300×300 мм, 500×500 мм и вплоть до 700×700 мм — применяются в тяжёлой промышленности, при установке прессов, гидросистем, прокатных станов.
Для удобства и быстрого подбора, MUESTRA выпускает готовые наборы пластин в кейсах с размерами, популярными на производстве. Это экономит время и позволяет проводить юстировку без дополнительных подготовительных операций.
Слоты: типовые варианты (13 мм, 16 мм и др.)

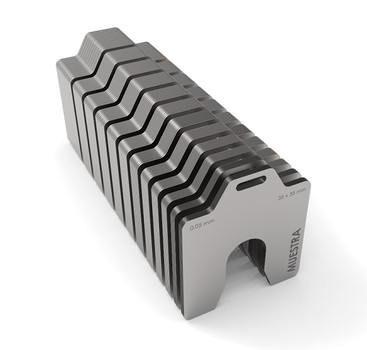

Калибровочные пластины от MUESTRA имеют U-образные вырезы (слоты), которые предназначены для удобства установки и замены без необходимости полного демонтажа крепёжных болтов. Ширина слота определяется типоразмером болта, проходящего через пластину. Наиболее распространённые варианты:
- 13 мм — для болтов М12;
- 16 мм — под крепёж М14–М16;
- 18 мм, 21 мм — для болтов М18 и М20;
- 24 мм и более — используются в тяжёлом машиностроении, при установке крупногабаритного оборудования.
Слоты имеют закруглённые края и точную геометрию, что обеспечивает плотную посадку на болт и минимизирует смещение. Некоторые модели имеют не только U-образный вырез, но и комбинированные отверстия, позволяющие совмещать юстировку с жесткой фиксацией элемента.
Выбор нужного слота зависит от болтового соединения конкретного агрегата. MUESTRA предоставляет технические таблицы, позволяющие быстро определить необходимую ширину выреза под диаметр болта.
Толщины от 0,05 до 5,0 мм: для чего какие нужны
Одним из главных параметров калибровочной пластины является её толщина. Именно она определяет, насколько точно можно выровнять опорную точку оборудования. В линейке MUESTRA представлены все стандартные толщины от 0,05 мм до 5,0 мм, что позволяет использовать пластины как для высокоточной юстировки, так и для грубого выравнивания тяжелых конструкций.
Классификация по толщине и назначению:
- 0,05 мм – 0,30 мм — используются для окончательной, микроподгонки. Применяются в прецизионной технике, станках, балансировочных установках;
- 0,50 мм – 1,00 мм — основной диапазон для большинства типовых юстировок: насосы, компрессоры, двигатели;
- 1,5 мм – 2,0 мм — подходят для устранения значительных отклонений при установке агрегатов средней тяжести;
- 3,0 мм – 5,0 мм — применяются в тяжёлой технике: прессы, редукторы, металлургические установки.
Пластины можно комбинировать, укладывая друг на друга. Это позволяет набирать точную требуемую высоту с шагом в сотые миллиметра. Например, комбинация из 2,0 мм + 1,0 мм + 0,3 мм даст 3,3 мм с высокой стабильностью. При этом важно соблюдать чистоту укладки и использовать прецизионные изделия, чтобы избежать перекосов.
Надёжно приобрести такие калиброванные пластины различной толщины и типоразмеров можно через официальный сайт компании MUESTRA — здесь представлены как готовые наборы, так и отдельные элементы поштучно. Высокоточная шлифовка и строгий контроль допусков делают эту продукцию идеальной для профессионального применения.
Изготовление нестандартных форм
Одним из конкурентных преимуществ компании MUESTRA является возможность изготовления калибровочных пластин по индивидуальным параметрам. Это особенно важно, когда оборудование имеет уникальные опорные площадки, нестандартные крепления или требует особой формы пластины.
Какие нестандартные варианты изготавливает MUESTRA:
- Индивидуальные размеры — ширина и длина до 700×700 мм;
- Нетиповые слоты — с учётом нестандартного болта или крепёжной схемы;
- Формы с несколькими отверстиями или вырезами — для сложной опорной геометрии;
- Профилированные края — по требованию заказчика;
- Материалы — не только AISI 304, но и AISI 316, 430, а также углеродистые стали и бронза.
Изготовление возможно как по чертежу, так и по шаблону, предоставленному заказчиком. Сроки производства варьируются от 3 до 10 рабочих дней в зависимости от сложности.
На практике это даёт огромные преимущества при ремонте импортного оборудования, нестандартной фурнитуре и восстановлении технологических линий. Возможность заказать нестандартные изделия "под ключ" — это важный фактор, экономящий время и ресурсы предприятия.
