Современное строительство стремится к минимизации земляных работ, отдавая предпочтение бестраншейным методам прокладки коммуникаций. Два наиболее распространенных метода – это горизонтально-направленный прокол (ГНП) и горизонтально-направленное бурение (ГНБ). Несмотря на схожую цель – прокладка труб и кабелей без раскопок траншей – эти методы имеют существенные различия, определяющие их применимость в конкретных условиях. Рассмотрим каждый из них подробнее.
Горизонтально-направленный прокол (ГНП): быстро, дешево, но ограниченно
ГНП, или просто прокол, – это технология, основанная на продавливании грунта специальным инструментом – прокол-пикой. Этот инструмент, оснащенный наконечником и расширителем, постепенно создает канал нужного диаметра. После прохождения канала через грунт, в него протягивают трубу или кабель.
Преимущества ГНП:
- Экономичность - является относительно недорогим методом. Он требует меньших затрат на оборудование и персонал по сравнению с ГНБ. Отсутствует необходимость в дорогостоящих буровых растворах и системах очистки.
- Скорость - процесс прокола занимает значительно меньше времени, чем ГНБ, что особенно актуально при срочных работах и небольших объемах.
- Минимальное воздействие на окружающую среду - требуется всего два небольших котлована – на старте и финише работ. Это снижает риски повреждения зеленых насаждений, дорожного покрытия и других элементов инфраструктуры.
Ограничения ГНП:
- Небольшие расстояния - эффективен лишь на коротких дистанциях – до 50 метров. На больших расстояниях эффективность метода резко снижается, а риск повреждения инструмента увеличивается.
- Ограничение по диаметру и типу грунта - диаметр прокладываемых труб ограничен возможностями используемого оборудования. Наилучшие результаты достигаются в плотных грунтах, таких как глина и суглинок. В рыхлых или скалистых грунтах применение ГНП затруднено.
- Меньшая точность - управление траекторией прокола менее точно, чем у ГНБ. Риск отклонения от заданного маршрута выше, особенно на сложных участках.
Горизонтально-направленное бурение (ГНБ): точность и дальность на сложных участках

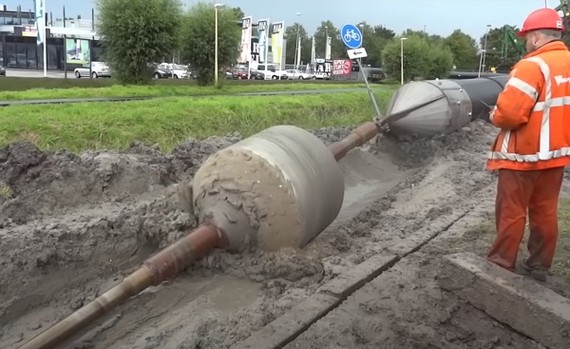

ГНБ – это более сложная и высокотехнологичная технология, использующая вращающийся буровой инструмент для создания управляемой скважины. Процесс контролируется с помощью системы позиционирования, позволяющей точно направлять буровую головку и корректировать траекторию в режиме реального времени. После завершения бурения в скважину помещают трубу или кабель.
Преимущества ГНБ:
- высокая точность - позволяет прокладывать коммуникации с высокой точностью, обходя существующие подземные коммуникации, здания, водоемы и другие препятствия.
- значительные расстояния - ГНБ позволяет прокладывать коммуникации на больших расстояниях – до нескольких сотен метров и более.
- разнообразие грунтов - эффективно работает в различных типах грунтов, включая скальные и песчаные.
- возможность прокладки под препятствиями - это ключевое преимущество ГНБ, позволяющее обходить сложные участки без масштабных земляных работ.
Недостатки ГНБ:
- высокая стоимость – более дорогостоящий метод, требующий специализированного оборудования, опытного персонала и использования буровых растворов.
- сложность - процесс ГНБ более сложен и требует тщательного планирования и контроля.
- экологические аспекты - использование буровых растворов требует организации системы очистки и утилизации отходов.
Заключение
Выбор между ГНП и ГНБ зависит от конкретных условий проекта: расстояния, типа грунта, наличия препятствий, бюджета и сроков. Для коротких дистанций в плотных грунтах без препятствий экономически выгоднее использовать ГНП.
Для больших расстояний, сложных участков и необходимости высокой точности прокладки незаменимо ГНБ особенное для трубы для защиты кабеля.
В каждом случае необходима детальная оценка проекта и консультация со специалистами для выбора оптимального метода бестраншейной прокладки коммуникаций.
