Строительство линий электропередачи (ЛЭП) напряжением 0,4–35 кВ — важнейшая составляющая электросетевой инфраструктуры, обеспечивающей распределение электроэнергии от трансформаторных подстанций к потребителям. Эти линии подразделяются на воздушные линии электропередачи (ВЛ) и кабельные линии (КЛ), каждая из которых имеет свои конструктивные, эксплуатационные и технологические особенности.
1. Общая классификация ЛЭП 0,4–35 кВ
В зависимости от условий эксплуатации и требований к надежности, линии распределительных сетей выбираются как:
- ВЛ 0,4 кВ — линии низкого напряжения (до 1000 В), обслуживающие частный сектор, малые промышленные объекты.
- ВЛ 6–10 кВ — наиболее распространённые в городских и сельских распределительных сетях.
- ВЛ 35 кВ — питающие линии от подстанций к распределительным пунктам.
КЛ той же номинальной мощности используются в случае плотной городской застройки, особых требований к эстетике, пожарной безопасности, устойчивости к климатическим условиям.
2. Конструктивные особенности воздушных линий
2.1. Опоры ВЛ
Выделяют следующие типы опор:
- Деревянные (преимущественно для ВЛ-0,4 кВ): недорогие, легко монтируются, но подвержены гниению и требуют пропитки.
- Железобетонные: универсальные, долговечные, применимы для всех уровней напряжения.
- Металлические: применяются на участках с повышенными ветровыми нагрузками или при пересечении транспортных коммуникаций.
Тип опоры выбирается по расчётной ветровой и гололёдной нагрузке, высоте пролёта и техническому заданию.
2.2. Проводники
Наиболее часто используются:
- Алюминиевые провода (АС, А): низкая стоимость, легкость монтажа.
- Самонесущие изолированные провода (СИП): устойчивость к коротким замыканиям, защита от механических повреждений, безопасность в городской застройке.
Особое внимание при выборе провода уделяется расчётному току нагрузки, температурному режиму, длине пролётов и токовым нагрузкам по ПУЭ.
2.3. Арматура и изоляторы
Применяются изоляторы (штыревые, подвесные), натяжная и поддерживающая арматура, гасители вибраций, заземляющие элементы. Конструкции подбираются с учётом уровней напряжения, механических нагрузок, климатических факторов.
3. Кабельные линии: особенности проектирования и монтажа
3.1. Типы кабелей
Кабельные линии напряжением 0,4–35 кВ выполняются с использованием:
- Бронированных кабелей (например, ААБл, ВБбШв): для подземной прокладки, в том числе в условиях агрессивной среды.
- Кабелей с изоляцией из сшитого полиэтилена (СПЭ): для КЛ 6–35 кВ; обладают высокой термической стойкостью и хорошими электрическими характеристиками.
3.2. Способы прокладки
- Подземная прокладка в траншее: наиболее распространённый метод, предусматривает засыпку песчаной подушки, укладку сигнальной ленты, соблюдение расстояний до других коммуникаций.
- В кабельных каналах и коллекторах: в городской застройке, обеспечивает лёгкий доступ к трассе для ремонта.
- Прокладка в трубах или гофрах: используется при пересечении дорог, водоёмов, на вводе в здание.
3.3. Электротехнические расчёты
При проектировании учитываются:
- допустимые токовые нагрузки;
- потери напряжения;
- термическая стойкость кабеля при КЗ;
- условия теплопередачи (грунт, температура, плотность застройки);
- экранирование и компенсация токов в оболочке.
4. Технические нормативы и требования
Проектирование и строительство ЛЭП ведётся в соответствии с рядом нормативных документов:
- ПУЭ (Правила устройства электроустановок) — основной норматив;
- СП 256.1325800.2016 — правила проектирования ЛЭП до 35 кВ;
- ГОСТ 839-80, ГОСТ Р 53769-2010 — требования к проводам и кабелям;
- СНиП 3.05.06-85 — строительные нормы и правила для электроустановок;
- СанПиН и ПТЭЭП — санитарные и эксплуатационные требования.
Также учитываются охранные зоны ЛЭП, минимальные допустимые расстояния до зданий, дорог, зелёных насаждений.
5. Особенности эксплуатации и диагностики
В процессе эксплуатации важны:
- Регулярные осмотры и тепловизионный контроль для обнаружения повреждений изоляции, утечек тока, перегревов;
- Измерения сопротивления изоляции, заземления;
- Испытания повышенным напряжением (для кабельных линий — ВН и ВЧ импульсами);

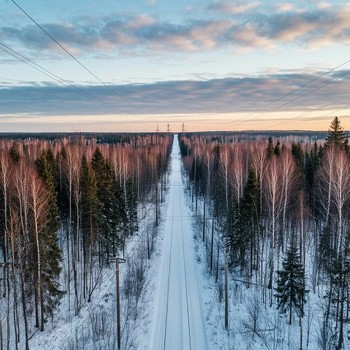

- Сезонная очистка просек и удаление нависающей растительности (для ВЛ).
При обнаружении дефектов производится либо локальный ремонт, либо замена участка линии с последующими испытаниями.
Строительство воздушных и кабельных линий 0,4–35 кВ — это технически сложный и многоэтапный процесс, от которого напрямую зависит надёжность энергоснабжения потребителей. Компетентный подход к проектированию, выбору материалов, монтажу и эксплуатации позволяет обеспечить высокую эффективность, безопасность и долговечность электросетевой инфраструктуры.
