В отличие от поверхностных способов защиты бетона от намокания, химической и биологической агрессии, проникающая гидроизоляция призвана создать стойкий слой не только на конструктивной поверхности изделия, но и на искусственном камне как твердом теле — по площади его открытых пор.
Как глубоко проникнут компоненты защитного материала и в какой степени снизится пористость основания зависит от состава смеси и от марки бетона (чем она выше — тем лучше).

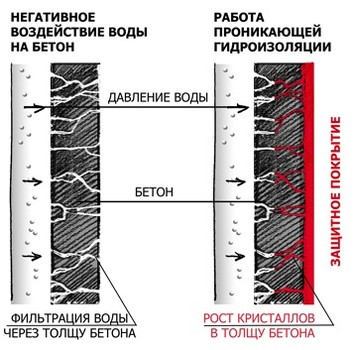

Проникающая гидроизоляция: принцип действия
В состав базового гидроизоляционного материала на цементной основе с песком в виде заполнителя входит активный компонент, вступающий в химическую реакцию с цементом при контакте с водой. Это может быть хлорид или сульфат калия, сульфат натрия, лития в виде раствора.
Наибольшая способность в качестве проникающей гидроизоляции у сульфата калия. Прочность бетонного основания, обработанного активированным им материалом, вырастает на 57 %.
Насыщение раствором активатора непосредственно бетона — без покрытия базовой смесью — возможна:
- со стороны горизонтальной поверхности — порционной пропиткой, в течение нескольких часов;
- через вертикальную поверхность — путём создания сети наклонных скважин и введения в них раствора строительным шприцем.
Эффект будет в 2 раза слабее. Тем не менее, насыщенное раствором основание станет более водонепроницаемо, морозостойко, а его сцепление с другим обмазочным или окрасочным материалом улучшится.
Цементная смесь без активного компонента способна и сама работать как гидроизоляция (обладая большей, чем у основания, плотностью), но в 5 раз менее эффективно, чем с электролитом в своем составе.
Активированный (а в идеале и улучшенный пластификатором) цементный материал:
- приобретает стойкость к растрескиванию;
- становится плотнее, поэтому лучше изолирует бетон от влаги и морозостойкость его вырастает на 100–150 циклов.
Раствор электролита усиливает не только защитный слой, но и проникает — вместе с его компонентами — в бетонное основание. Гидратация продолжается в толще конструкции. Смесь кристаллизуется, в результате поры и микротрещины оказываются заполненными твёрдым нерастворимым, но дышащим материалом.
Химическая реакция продолжается в процессе эксплуатации сооружения — по мере проникания в тело сооружения влаги из окружающей среды. Через 3–5 недель прочность бетона достигает максимальных значений, показатель водонепроницаемости вырастает на несколько позиций: от W2–W8 до W12–W14.
Особенности проникающей гидроизоляции
Преимущества:
- смесь совместима с влажным бетоном (сухое основание предварительно увлажняют);
- работы можно выполнять навстречу направлению давления воды, в частности со стороны помещения (соответственно и в зимнее время);
- материал внутри пор не повреждается механически и не разрушаться ультрафиолетом;
- хорошее сцепление гидроизоляционного материала с основанием обеспечивает их монолитность;
- результат — значительные изменения свойств бетонного изделия, в том числе параметров его долговечности.
Ограничения применения:
- продукты гидратации не заполнят крупные поры ячеистого бетона;
- материал не эффективен для пено- и газобетона в силу преобладания закрытых пор.
Технология устройства гидроизоляции
Очищенную от покровных слоёв, грязи, ветхого камня и высолов поверхность увлажняют с помощью пульверизатора, в несколько заходов (расход воды — 5 л / кв. м). Сухая смесь затворяется водой в контейнере, перемешивается миксером или вручную.
Растворную смесь наносят на горизонтальную или вертикальную поверхность в два приема:
- первый слой на бетон — щёткой или губкой,
- второй слой — на высохший первый — шпателем или кистью макловицей.
Важно! Раствор пригоден к применению недолго — от получаса до двух, в зависимости от состава. Это стоит участь при выборе объёма приготавливаемых порций.
Во избежание растрескивания схватившейся смеси ее увлажняют (примерно через час после нанесения).
Проникающая гидроизоляция уменьшает капиллярную абсорбцию, сохраняя воздухо- и паропроницаемость конструкции. Улучшаются качества массива бетона, продлевается срок его службы. Надёжную гидроизоляцию, не отказывающую на ранней стадии эксплуатации, гарантирует системный принцип её проектирования и комплексное применение различных материалов.
