Центробежные, радиальные вентиляторы применяются в приточно-вытяжных комплексах различных помещений с большими и средними габаритами, где необходим мощный приток воздуха. Такие устройства способны создать высокое давление, могут использоваться в жестких условиях. Конструкция относится к сложной. Лопасти у прибора (в зависимости от модели) могут быть изогнуты вперед, назад, иметь радиальное строение или аэродинамический профиль.
Работа агрегата
В основном устройства применяют для удаления токсичных фракций, дыма и других вредных взвесей на производстве. Схема работы конструкции, независимо от модели и параметров, следующая:
- колесо или крыльчатка, вращаясь, продвигает воздух к краю;
- в центре ротора потоки масс меняют направление и попадают в зазоры между лопатками;
- воздух двигается к внутренней стенке металлического корпуса;
- внутри вентилятора образуется большое давление. Скорость потока становится меньше;
- масса двигается к выходу, затем поступает в систему трубопровода и рабочую зону.
Во время продвижения в приборе воздушного потока он очищается от различных примесей. Такие агрегаты очень мощные, отлично подходят для установки на предприятиях с вредным и опасным производством (для быстрого удаления загрязненных фракций).
Конструкция прибора

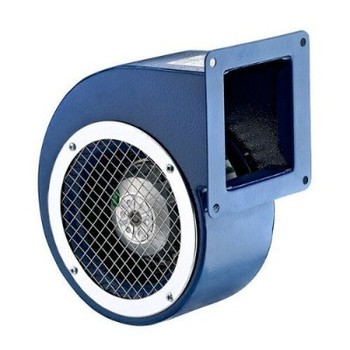

Устройство состоит из металлического пустотелого корпуса в форме улитки. Для придания жесткости применяются поперечные ребра. Чтобы радиальный вентилятор не был шумным, его закрывают специальным коробом или обшивают панелями. В корпусе агрегата находятся лопасти и рабочее колесо с правым или левым вращением. Оно имеет несколько разновидностей строения:
- с одним диском. Используется для перемещения воздушного потока, содержащего небольшое количество твердых частиц;
- с двумя дисками. Подходит для циркуляции воздуха в разном диапазоне давлений;
- с тремя дисками. Всасывание потока происходит с двух сторон;
- без диска. Применяется для циркуляции воздуха с твердыми веществами.
Лопасти отличаются строением. От этого зависит эффективность и производственные характеристики. Рассмотрим их:
- Радиальное строение. Применяется в компактных вентиляторах средней мощности.
- Аэродинамические элементы. Отличная звукоизоляция, производительность и стойкость к высоким температурам.
- Изогнутые лопасти. Хорошо работают с большим объемом воздуха и высоким давлением. Они устойчивы к коррозии.
Центробежные вентиляторы применяются для перемещения газо- и парообразных, воздушных смесей во всевозможных областях промышленности и сельского хозяйства. Они работают со средами температурой до 80 °C, модели с двухсторонним всасыванием – до 60 °С, жаропрочные варианты могут перемещать газовоздушную смесь с температурой до 200 °С.
Технические характеристики и применение
Для выбора модели нужно учитывать такие параметры, как:
- производительность;
- частота вращения лопастей;
- количество и форма лопаток;
- давление;
- тип электродвигателя.
Все радиальные вентиляторы делятся на устройства низкого, среднего и высокого давления, которые относятся уже к компрессорам и применяются при специфичных условиях.
В зависимости от мощности, давления и других особенностей такие агрегаты востребованы:
- на вредных производствах разных площадей для быстрого удаления загрязненного воздуха;
- в птичниках, на животноводческих фермах;
- в торговых центрах, развлекательных и спортивных комплексах, других учреждениях;
- на автобазах, в гаражах и прочих помещениях, где необходимо быстро удалять взрывоопасные газо- и паровоздушные смеси.
Радиальные вентиляторы низкого и среднего давления востребованы в стационарных системах отопления и кондиционирования в промышленных, общественных, административных, жилых зданиях для санитарно-технических и производственных целей.
