Шаровый кран – это вид запорно-регулирующего оборудования для трубопровода, у которого основной рабочий компонент имеет форму шара. Распределительные краны применяются для переключения движения потоков жидкостей или газов с одной линии на несколько. Количество ходов такого изделия соответствует числу линий трубопровода, подключённых к нему.
Эти магистральные компоненты имеют цельнометаллический либо штампосварной корпус. Основные их части сделаны из стандартной конструкционной, либо нержавеющей стали, устойчивой к коррозии.

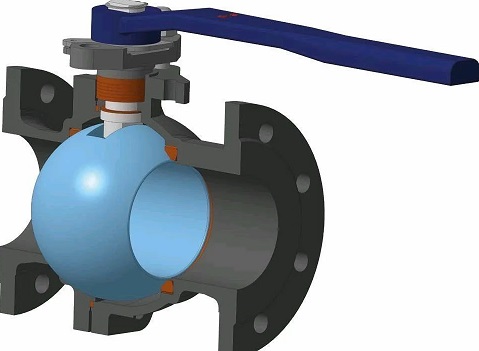

Шаровый кран в разрезе
Конструкция шарового крана
В типовом варианте эти технические устройства состоят из следующих конструктивных частей:
- Корпус;
- Седло в форме колец уплотнения;
- Затвор сферической формы;
- Ручка для ручного регулирования положения шара;
- Шпиндель, который передаёт действие от ручки к шару.
В деталях конструктив данного изделия может различаться. Основная классификация проводится по виду запорно-распределительной составляющей.
Разновидности запорно-распределительных элементов
Распределители могут иметь следующую конструкцию:
- С подвижной сферой. Затвор жёстко не зафиксирован на шпинделе, он способен двигаться к нему и от него. Вод воздействием напора рабочей среды (жидкости или газа) он прижимается к уплотнительному элементу с выходной части, таким образом кран герметизируется. В случаях увеличенных проходных диаметрах и давлениях пробка может создать критично большие нагрузки на уплотнение, что может затруднить функционирование устройства. По этой причине данная конструкция применяется большей частью при диаметрах менее 20 см.
- Со сферой в опоре. Она монтируется и движется в жёсткой опоре, которая оснащена цапфой внизу. Эта цапфа входит в специальный паз. При этом сёдла под напором вытесняются к поверхности. Благодаря данной конструкции можно значительно уменьшить усилия, которые требуются для регулирования потока рабочей среды. Можно использовать приводные механизмы меньшей мощности, чем для труб с подвижным шаром. Недостаток – такие модели с неподвижным затвором обладают более сложной конструкцией и стоят дороже.
Области использования
Распределительные краны повсеместно применяются для размещения в качестве важных конструктивных компонентов на технологических линиях в химической, нефте- и газоперерабатывающей промышленности, в бумажно-целлюлозном производстве, а также в других отраслях, где необходимо транспортировать жидкости и газы, в том числе химически активные, в качестве рабочей среды для трубопроводных магистралей.
