Сосуд Дьюара для криогенных жидкостей
Фото:

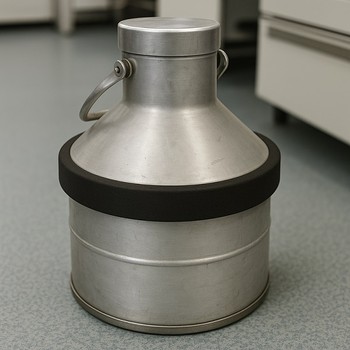

Сосуд Дьюара — это специализированная емкость с усиленной теплоизоляцией, разработанная для хранения и транспортировки веществ при сверхнизких температурах. Наиболее часто сосуд используется для таких веществ, как криогенные жидкости — жидкий азот, жидкий гелий, а также другие сжиженные газы, которые необходимо держать при температурах, близких к абсолютному нулю.

Такие емкости применяются в промышленности, медицине, науке и даже в кулинарии, ведь в ряде процессов важна не только температура, но и чистота вещества, а также отсутствие загрязнения при хранении.

Как устроен сосуд Дьюара

Главный принцип работы сосуда — предотвращение передачи тепла между окружающей средой и внутренним резервуаром, в котором находится охлажденное вещество. Для этого используется технология двойных стенок с вакуумной прослойкой между ними.

Основные элементы конструкции:

  • Внутренний резервуар — изготавливается из алюминия или нержавеющей стали, устойчивых к низким температурам и химическому воздействию.
  • Внешний корпус — защищает внутреннюю емкость от механических повреждений и снижает теплопотери.
  • Вакуумный зазор — пространство между стенками, в котором отсутствует воздух, что резко уменьшает теплопроводность.
  • Теплоизоляционный слой — дополнительно препятствует нагреву содержимого.
  • Адсорбент — удерживает остаточные молекулы газа в вакуумной прослойке.
  • Горловина — соединяет внутренний резервуар с внешней средой, выполнена из материала с низкой теплопроводностью, чтобы уменьшить потери холода.
  • Крышка — закрывает сосуд и снижает теплопередачу при конвекции.

Для хранения особо летучих веществ, например жидкого гелия, применяются модифицированные модели. Они оснащаются медными тепловыми экранами, которые предварительно охлаждаются жидким азотом, создавая дополнительный барьер для тепла.

Особенности и преимущества

Сосуды Дьюара обладают рядом важных преимуществ:

Длительное сохранение температуры — благодаря вакуумной изоляции и качественным материалам.

  • Универсальность — подходят для различных криогенных жидкостей.
  • Безопасность — материалы и конструкция рассчитаны на работу с низкими температурами и предотвращают риск повреждений.
  • Мобильность — существуют модели от небольших лабораторных до крупных промышленных, включая переносные варианты.

Где применяют сосуд Дьюара

Область применения таких емкостей широка.

Медицина и косметология:

  • Криодеструкция новообразований и лечение кожных заболеваний.
  • Длительное хранение донорских материалов, клеток, вакцин.
  • Криотерапия в восстановительной медицине.

Пищевая промышленность:

  • Быстрая заморозка продуктов для сохранения их структуры и вкуса.
  • Применение в молекулярной кухне для создания необычных текстур.
  • Производство мороженого и замороженных десертов.

Машиностроение и металлургия:

  • Криогенная обработка металлов, повышающая их износостойкость и прочность.
  • Охлаждение деталей при механической обработке.

Научные и исследовательские работы:

  • Хранение химических реактивов и образцов.
  • Содержание сверхпроводников в стабильных условиях.
  • Проведение экспериментов при низких температурах.

Ветеринария — перевозка и хранение биоматериалов для искусственного оплодотворения животных.

Геофизика и энергетика:

  • Защита приборов и образцов во время работ в горячих скважинах.
  • Использование в установках с экстремальными условиями.

Правила эксплуатации

Чтобы сосуд Дьюара работал долго и безопасно, необходимо:

  • Перевозить его строго в вертикальном положении.
  • Не допускать ударов и падений.
  • Использовать только штатные крышки и пробки.
  • Проводить регулярный осмотр корпуса и горловины.
  • Работать с криогенными жидкостями в защитных перчатках и очках.

Заключение

Сосуд Дьюара — это ключевой инструмент для работы с веществами, требующими постоянного поддержания сверхнизких температур. Благодаря своей конструкции он обеспечивает длительное хранение криогенных жидкостей без значительных потерь холода, что делает его незаменимым в медицине, науке, промышленности и других отраслях.
