В ящике каждого, кто хоть раз разбирал старую бытовую технику, наверняка найдутся неприметные, но важные детали — дроссели. Старый телевизор, компьютерный блок питания или вышедшая из строя энергосберегающая лампа могут стать настоящим кладезем полезных радиокомпонентов. Чаще всего начинающие радиолюбители обращают внимание на конденсаторы и резисторы, незаслуженно обходя стороной катушки индуктивности. А ведь дроссель — это не просто кусок медной проволоки на сердечнике. Это основа для множества интересных и полезных устройств, которые можно собрать своими руками, дав компоненту вторую жизнь. В этой статье мы вместе с экспертами ПКК "Рада" https://radaelectron.ru подробно разберем, что такое дроссель, где его можно найти и, самое главное, какие удивительные и практичные вещи можно из него создать.
Что такое дроссель и где его найти?
Прежде чем приступать к созданию самоделок, давайте разберемся с теорией. Говоря простым языком, дроссель (или катушка индуктивности) — это пассивный электронный компонент, представляющий собой катушку из изолированного провода, которая может быть намотана на магнитный сердечник (из феррита, пермаллоя) или не иметь его вовсе (воздушный сердечник). Его главная «суперспособность» — накапливать энергию в магнитном поле при протекании через него электрического тока и противодействовать любым его изменениям.
Основной принцип работы дросселя можно сравнить с инерцией в механике: подобно тому, как маховик сопротивляется изменению скорости вращения, дроссель сопротивляется изменению силы тока в цепи. Это свойство делает его незаменимым во многих схемах.
Это уникальное свойство определяет его ключевые функции в электронике, которые и обуславливают его широкое распространение. Понимание этих функций поможет вам лучше ориентироваться в том, какой дроссель для какого проекта подойдет лучше всего.
Основные функции дросселя в электронике
- Фильтрация помех: Дроссели отлично сглаживают пульсации тока, выступая в роли фильтра в блоках питания и сигнальных цепях. Они пропускают постоянный ток, но создают высокое сопротивление для переменного тока высокой частоты (помех).
- Накопление энергии: В импульсных источниках питания (ИИП) дроссели используются для временного накопления энергии и последующей ее передачи в нагрузку. На этом принципе работают все повышающие и понижающие преобразователи напряжения.
- Ограничение тока: В схемах питания газоразрядных ламп (например, люминесцентных) дроссель выступает в роли балласта, ограничивая ток после зажигания лампы.
- Создание колебательных контуров: В паре с конденсатором дроссель образует LC-контур — основу любого радиоприемника, передатчика и генератора частот.
Где искать "донорские" дроссели?
Самый простой и бюджетный способ раздобыть дроссели для экспериментов — извлечь их из старой, вышедшей из строя техники. Это не только экономно, но и экологично. Вот список наиболее вероятных "доноров":
- Компьютерные блоки питания (ATX): Это настоящий клад. В них можно найти несколько мощных дросселей: большой дроссель групповой стабилизации на желтом тороидальном сердечнике и несколько меньших в цепях дежурного питания и входного фильтра.
- Энергосберегающие (компактные люминесцентные) лампы: В их цоколе скрыта небольшая плата, на которой всегда есть один или два небольших дросселя на ферритовых сердечниках.
- Старые телевизоры и мониторы с ЭЛТ (кинескопом): Платы таких устройств содержат множество катушек индуктивности разных размеров и форм, особенно в блоке питания и схемах строчной развертки.
- Материнские платы компьютеров и видеокарт: Вокруг процессорного сокета и на модулях питания (VRM) вы найдете множество небольших, но качественных дросселей в SMD-исполнении или на стержневых сердечниках.
- Зарядные устройства от ноутбуков и другой техники: В них обязательно присутствует как минимум один силовой дроссель.
Практическое применение: что конкретно можно собрать из дросселя
Итак, вы вооружились паяльником, раздобыли несколько дросселей и готовы к творчеству. Спектр самоделок огромен — от простейших схем для начинающих до довольно сложных устройств. Давайте рассмотрим самые популярные и полезные идеи, которые можно реализовать, используя дроссели из старой техники.

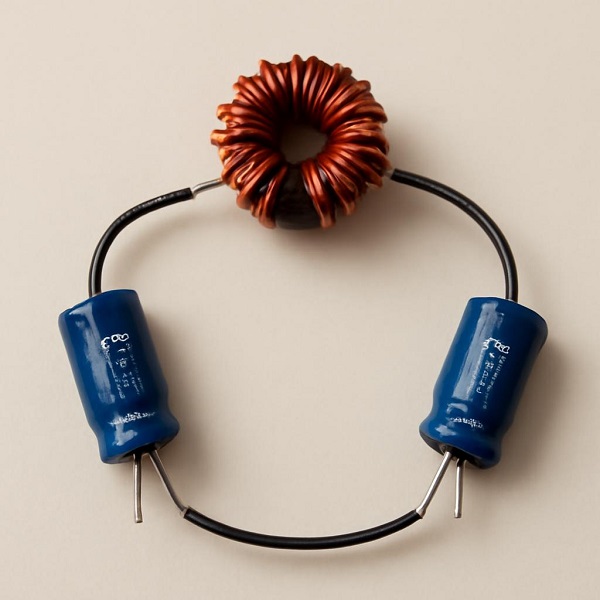

1. Простейший LC-фильтр для подавления помех
Это, пожалуй, самое простое и полезное применение дросселя, особенно если вы занимаетесь аудиотехникой или чувствительной электроникой. Любой импульсный блок питания (например, зарядка для телефона) создает высокочастотные помехи, которые могут проникать в питаемую схему и вызывать шумы, фон или сбои в работе. Простой LC-фильтр эффективно решает эту проблему.
Для сборки вам понадобится:
- Сам дроссель (подойдет практически любой, извлеченный из блока питания).
- Два электролитических или керамических конденсатора (емкость от 10 до 1000 мкФ для электролитов и 0.1 мкФ для керамики).
Схема предельно проста: дроссель включается в разрыв плюсового провода питания, а конденсаторы устанавливаются между плюсом и минусом — один на входе фильтра, другой на выходе. Дроссель будет препятствовать прохождению ВЧ-помех.
Даже самый простой самодельный фильтр на дросселе может кардинально улучшить качество звука в аудиоусилителе или повысить точность измерений аналоговых датчиков, убрав из цепи питания невидимый "мусор".

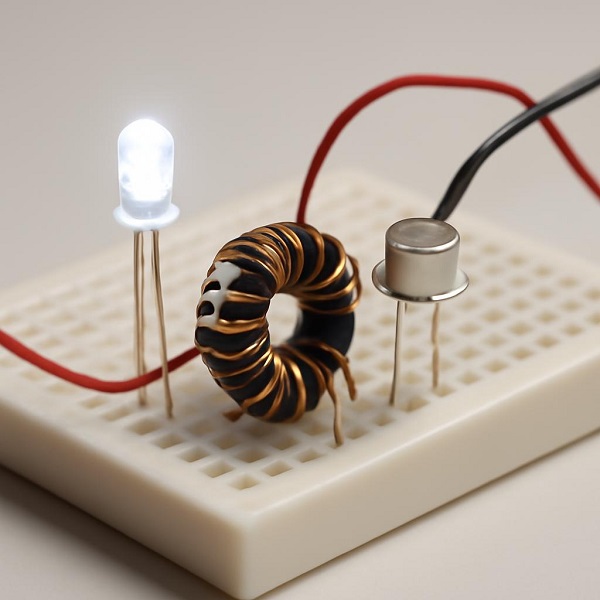

2. "Вор джоулей" (joule thief) — зажигаем светодиод от "мертвой" батарейки
Это классическая и очень эффектная схема для начинающих, которая наглядно демонстрирует свойство дросселя накапливать энергию. "Вор джоулей" — это миниатюрный повышающий преобразователь, способный "выжать" остатки энергии из батарейки, напряжение на которой упало ниже 1.5 В (даже до 0.5-0.7 В), и зажечь от нее обычный светодиод, которому требуется 2-3 В.
Основа схемы — блокинг-генератор на одном транзисторе (подойдет почти любой биполярный n-p-n транзистор, например, BC547 или отечественный КТ315) и дросселе с двумя обмотками. Дроссель легко сделать самостоятельно, намотав 10-20 витков сдвоенного провода (можно взять из витой пары) на небольшое ферритовое кольцо, извлеченное из платы энергосберегающей лампы или компьютерного БП. Затем начало одной обмотки соединяется с концом другой, образуя средний отвод. Схема работает в импульсном режиме: транзистор периодически открывается и закрывается, ток через обмотку дросселя то нарастает, то резко прерывается. В момент прерывания тока в дросселе возникает всплеск ЭДС самоиндукции, напряжение на которой в разы превышает напряжение питания. Этого импульса достаточно, чтобы зажечь светодиод.
Сравнительная таблица дросселей для самоделок
Не все дроссели одинаково полезны для разных проектов. Чтобы вам было проще сориентироваться, мы составили сравнительную таблицу.
| Источник дросселя | Тип сердечника и провода | Примерные параметры | Лучшее применение в самоделках |
|---|---|---|---|
| Блок питания ATX (желтое кольцо) | Тороидальный, альсифер. Толстый медный провод. | Низкая индуктивность, большой ток насыщения. | Мощные DC-DC преобразователи, фильтры для мощных потребителей, сварочные инверторы. |
| Энергосберегающая лампа (КЛЛ) | Тороидальный или Ш-образный, феррит. Тонкий провод. | Высокая индуктивность, малый ток. | "Вор джоулей", блокинг-генераторы, маломощные преобразователи, ВЧ-трансформаторы. |
| Материнская плата (VRM) | Стержневой или броневой, феррит. Толстый провод. | Низкая индуктивность, высокий ток, высокая частота. | Компактные и эффективные понижающие преобразователи напряжения (Buck converter). |
| ЭЛТ-телевизор (строчная развертка) | Ш-образный феррит, часто с зазором. | Средняя индуктивность и ток. | Отличная основа для перемотки под свои нужды: трансформаторы для блоков питания, высоковольтные генераторы. |
3. Повышающий/понижающий DC-DC преобразователь
Если вам нужно получить из одного постоянного напряжения другое (например, из 12 В получить 5 В для питания USB-устройств или, наоборот, 24 В для светодиодной ленты), без дросселя не обойтись. Дроссель — сердце любого импульсного преобразователя. Используя мощный дроссель от компьютерного БП, силовой транзистор (MOSFET) и ШИМ-контроллер (например, популярный и дешевый MC34063 или более современный LM2577), можно собрать полноценный и эффективный преобразователь напряжения. Схемы таких устройств широко доступны в интернете. Главное — правильно выбрать дроссель. Для понижающего преобразователя (Buck) нужен дроссель с низким сопротивлением обмотки и достаточным током насыщения, а для повышающего (Boost) — с более высокой индуктивностью.
Сборка собственного DC-DC преобразователя — это шаг от простого копирования схем к пониманию принципов работы силовой электроники. Это навык, который открывает двери в мир создания собственных блоков питания и зарядных устройств.

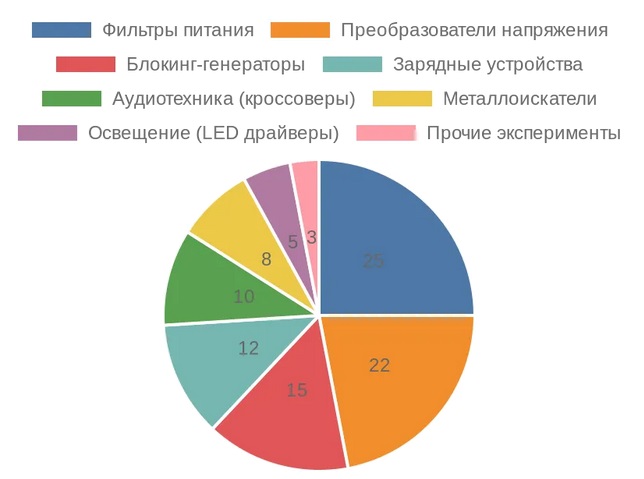

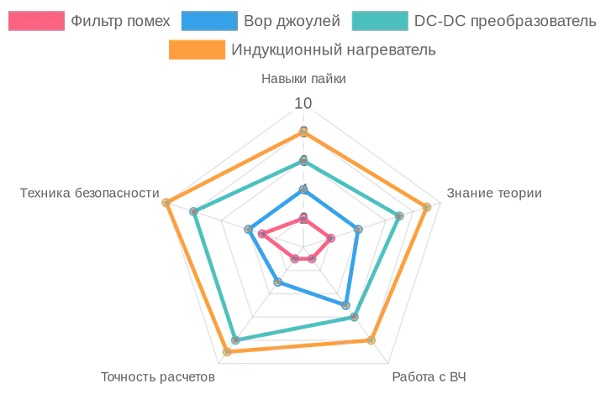

Распределение популярности самодельных проектов, в которых ключевым элементом является дроссель.
4. Катушка для простого металлоискателя
Для более продвинутых радиолюбителей дроссель может стать основой для... поисковой катушки металлоискателя. Конечно, речь не идет о заводских дросселях, а о самом принципе. Вы можете взять ферритовый стержень от старого радиоприемника или просто пустую катушку и намотать на нее медный провод (около 50-100 витков), создав таким образом катушку индуктивности. Эта катушка станет частью LC-генератора. При приближении к металлическому предмету индуктивность катушки изменяется, что приводит к изменению частоты генератора. Это изменение можно зафиксировать — например, по изменению тона звука в наушниках (в схемах BFO, где сравниваются частоты двух генераторов). Это увлекательный проект, который совмещает в себе электронику и практическую пользу.
Как подготовить и адаптировать дроссель для своих проектов
Просто найти дроссель — это половина дела. Зачастую извлеченный компонент не имеет маркировки, а его параметры неизвестны. Более того, для конкретного проекта может потребоваться индуктивность, которой нет в вашей "коллекции". В этом разделе мы разберем, как провести диагностику, измерить характеристики и даже модифицировать дроссель, превратив его из случайной детали в идеально подходящий для вашей схемы элемент.
Первичная диагностика: как проверить исправность дросселя
Прежде чем впаивать дроссель в схему, необходимо убедиться в его работоспособности. Этот процесс состоит из двух простых шагов:
- Визуальный осмотр. Внимательно осмотрите компонент. На ферритовом сердечнике не должно быть трещин и сколов. Даже небольшое повреждение сердечника может кардинально изменить его магнитные свойства и, как следствие, индуктивность катушки. Проверьте целостность изоляции провода — оголенные участки могут привести к межвитковому замыканию.
- Проверка мультиметром. Самый простой тест — измерение сопротивления обмотки. Переключите мультиметр в режим омметра (измерения сопротивления) на самый низкий предел. Исправный дроссель, по сути, является просто катушкой проволоки, поэтому его сопротивление постоянному току должно быть очень низким, близким к нулю (от долей Ома до нескольких десятков Ом для катушек с очень тонким и длинным проводом). Если прибор показывает бесконечность (обрыв, "1" на дисплее) — значит, провод внутри катушки оборван. Если прибор показывает ровно 0, возможно межвитковое замыкание, хотя его таким способом выявить сложно.
Для дросселей на металлических (например, Ш-образных) сердечниках также стоит проверить отсутствие короткого замыкания между обмоткой и сердечником. Один щуп мультиметра подключите к выводу обмотки, а другой — к металлической части сердечника. Прибор должен показать обрыв.
Определение параметров неизвестного дросселя
Итак, дроссель исправен, но его индуктивность — загадка. Как ее разгадать? Существует несколько способов разной степени сложности и точности.
Метод 1: использование LCR-метра
Это самый простой, быстрый и точный способ. Современные цифровые LCR-метры (или мультиметры с функцией измерения индуктивности L) стали вполне доступны для радиолюбителей. Достаточно подключить щупы прибора к выводам дросселя, и через секунду на экране появится его индуктивность, обычно выраженная в микрогенри (мкГн, µH) или миллигенри (мГн, mH).
Метод 2: с помощью генератора и осциллографа
Если LCR-метра под рукой нет, можно воспользоваться "классическим" методом, основанным на явлении резонанса. Вам понадобятся:
- Генератор сигналов (подойдет даже простая программа для звуковой карты ПК).
- Осциллограф (также можно использовать ПК со специальным ПО и простой схемой-пробником).
- Конденсатор с известной, точно измеренной емкостью (C). Лучше использовать пленочный или керамический конденсатор, так как у них низкие потери.
Соберите простую схему: соедините ваш неизвестный дроссель (L) и известный конденсатор (C) параллельно, создав колебательный LC-контур. Подайте на этот контур сигнал с генератора через резистор большого номинала (несколько кОм). Подключите осциллограф параллельно контуру и, плавно изменяя частоту генератора, найдите частоту (f), на которой амплитуда напряжения на контуре будет максимальной. Это и есть резонансная частота. Теперь индуктивность можно вычислить по формуле Томсона:
L = 1 / ( (2πf)² * C )
Этот метод не только позволяет измерить индуктивность, но и дает более глубокое понимание физических процессов.
Оценка тока насыщения — не менее важная задача, чем измерение индуктивности. Дроссель с достаточной индуктивностью, но малым током насыщения, окажется бесполезным в мощном блоке питания, так как при рабочем токе он превратится в обычный кусок провода.
Ток насыщения — это ток, при котором магнитный сердечник больше не может усиливать магнитное поле, и индуктивность катушки резко падает. Его точное измерение сложно, но можно дать грубую оценку. Главный ориентир — толщина провода обмотки. Чем толще провод, тем на больший ток рассчитан дроссель. Также дроссели на сердечниках из распыленного железа (альсифера), часто окрашенных в желтый, зеленый или синий цвет (как в БП ATX), выдерживают значительно большие токи до насыщения, чем дроссели на ферритовых сердечниках серого или черного цвета.
Перемотка дросселя: адаптация под конкретную задачу
Что делать, если ни один из имеющихся дросселей не подходит по параметрам? Правильный ответ — сделать нужный самому, используя сердечник от старого! Перемотка дросселя — это высший пилотаж в радиолюбительском творчестве.
Шаг 1: разборка
Сложнее всего разобрать дроссели на Ш-образных или Е-образных сердечниках, так как их половинки обычно склеены. Чтобы их разъединить, можно попробовать аккуратно прогреть сердечник феном (до 80-100 °C) или даже опустить его в кипяток на несколько минут — это размягчит клей. Будьте предельно осторожны, феррит очень хрупкий! Тороидальные (кольцевые) сердечники разбирать не нужно, достаточно просто смотать с них старую обмотку.
Шаг 2: расчет новой обмотки
Это самый ответственный этап. Для расчета количества витков новой обмотки вам нужно знать:
- Требуемую индуктивность (L).
- Параметры сердечника, в первую очередь, его начальную магнитную проницаемость (μ) и типоразмер. Если они неизвестны, можно сначала намотать пробную обмотку (например, 10 витков), измерить получившуюся индуктивность и на основе этого рассчитать коэффициент индуктивности на виток в квадрате (AL).
В интернете существует множество онлайн-калькуляторов (например, по запросу "калькулятор расчета катушки индуктивности на ферритовом кольце"), которые значительно упрощают эту задачу. Вам нужно будет ввести параметры сердечника, желаемую индуктивность и рабочий ток, а программа рассчитает необходимое количество витков и порекомендует диаметр провода.
Золотое правило перемотки: не выбрасывайте немагнитные прокладки, если они были между половинками Ш-образного сердечника! Этот зазор намеренно вводится в конструкцию для увеличения тока насыщения дросселя, что критически важно для импульсных блоков питания.
Шаг 3: намотка и сборка
Вооружившись расчетами, приступайте к намотке. Используйте новый эмалированный медный провод нужного диаметра. Витки укладывайте плотно, ровно, виток к витку. Если обмотка многослойная, между слоями проложите изоляцию (например, лакоткань или специальный скотч). Для намотки на тороидальные сердечники удобно использовать специальный челнок, но можно обойтись и без него, терпеливо пропуская провод через кольцо. После намотки соберите сердечник (если он разборный), зафиксировав половинки клеем (эпоксидным или цианоакрилатным), и залудите выводы обмотки, аккуратно сняв с них эмалевую изоляцию лезвием или обжиганием.
Пройдя этот путь, вы получите компонент, идеально соответствующий вашим требованиям. Это открывает практически безграничные возможности для конструирования электронных устройств.
Безопасность и советы экспертов: что нужно знать перед началом работы
Увлечение радиоэлектроникой — это не только интересное, но и потенциально опасное хобби, особенно когда речь идет о работе с компонентами из блоков питания и сетевых устройств. Прежде чем вы с головой окунетесь в мир самоделок из дросселей, крайне важно усвоить несколько ключевых правил безопасности и прислушаться к советам опытных мастеров. Пренебрежение ими может привести не только к выходу из строя компонентов, но и к более серьезным последствиям: от удара электрическим током до возгорания.
Ключевые правила электробезопасности
Эти правила — не просто рекомендации, а аксиомы, которые должен знать каждый, кто берет в руки паяльник и подключает свои творения к сети.
- Разрядка конденсаторов: Перед тем как выпаивать дроссель из любого блока питания (компьютерного, телевизионного, зарядного устройства), обязательно убедитесь, что высоковольтные электролитические конденсаторы на входе полностью разряжены. Даже после отключения от сети они могут хранить опасное для жизни напряжение (до 300-400 вольт) в течение нескольких минут. Разряжать их следует через резистор сопротивлением 5-10 кОм и мощностью не менее 2 Вт. Никогда не замыкайте выводы конденсатора отверткой — это может привести к взрыву компонента.
- Работа с паяльником: Паяльник — это инструмент с рабочей температурой 300-400 °C. Всегда используйте специальную подставку. Не оставляйте включенный паяльник без присмотра. Работайте в хорошо проветриваемом помещении, так как дым от флюса и припоя вреден для здоровья. Используйте защитные очки, чтобы случайные брызги припоя не попали в глаза.
- Первое включение самоделок: Никогда не подключайте самодельный блок питания или преобразователь напрямую в сеть 220 В. Первое включение следует производить через последовательно включенную лампу накаливания (мощностью 60-100 Вт). Если в схеме есть короткое замыкание или грубая ошибка, лампа загорится в полный накал, но защитит вашу схему и проводку от повреждения. Если все в порядке, лампа лишь кратковременно вспыхнет и будет гореть вполнакала или погаснет.
- Изоляция: Тщательно изолируйте все высоковольтные части ваших конструкций. Используйте термоусадочные трубки, корпуса из диэлектрических материалов (пластика). Не оставляйте оголенные провода и контакты под напряжением доступными для случайного прикосновения.
Запомните: в электронике нет мелочей. Неправильно подобранный диод, перегретый транзистор или дроссель с недостаточным током насыщения могут стать причиной отказа всей схемы. Всегда проверяйте даташиты (технические спецификации) на компоненты, которые вы используете.
Частые ошибки начинающих и как их избежать
Путь радиолюбителя усеян сгоревшими деталями. Это нормально, ведь на ошибках учатся. Однако многих проблем можно избежать, если знать о них заранее. Вот типичные "грабли", на которые наступают новички при работе с дросселями.
| Ошибка | Последствия | Как избежать |
|---|---|---|
| Использование дросселя с недостаточным током насыщения. | Сильный нагрев и "пробой" дросселя, падение КПД преобразователя, выход из строя силового ключа (транзистора) из-за сквозного тока. | Выбирайте дроссель с запасом по току (на 20-30% больше максимального расчетного тока в схеме). Ориентируйтесь на толщину провода и тип сердечника. Для мощных схем используйте дроссели от БП ATX. |
| Неправильное определение выводов самодельного трансформатора на базе дросселя. | Схема не работает или работает некорректно. В блокинг-генераторах и обратноходовых преобразователях критически важна правильная фазировка обмоток. | При намотке сразу помечайте начало и конец каждой обмотки. Проверить фазировку можно, подав короткий импульс на одну обмотку и посмотрев полярность импульса на другой с помощью осциллографа. |
| Игнорирование рабочей частоты дросселя. | Большие потери в сердечнике, сильный нагрев. Дроссель, рассчитанный на 50 Гц, будет неэффективен в импульсном преобразователе на 100 кГц. | Для высокочастотных преобразователей (десятки и сотни кГц) используйте только дроссели на ферритовых или альсиферовых сердечниках (из компьютерных БП, КЛЛ, материнских плат). Дроссели от старых сетевых фильтров на трансформаторном железе не подойдут. |
| Межвитковое замыкание в катушке. | Резкое падение индуктивности, превращение дросселя в низкоомный резистор. Перегрев, выход из строя других элементов схемы. | Аккуратно обращайтесь с дросселем, не допускайте повреждения эмалевой изоляции провода. При перемотке используйте качественный провод и межслойную изоляцию. |
Совет эксперта: не бойтесь экспериментировать, но делайте это с умом
Радиоэлектроника — это сплав науки и искусства. Не всегда нужно строго следовать схемам из интернета. Попробуйте изменить количество витков в дросселе и посмотрите, как это повлияет на работу "Вора джоулей". Поэкспериментируйте с разными сердечниками. Именно в таких экспериментах рождается настоящее понимание процессов. Однако всегда задавайте себе вопрос: "Что произойдет, если я это сделаю?". Анализируйте возможные последствия. Если вы собираете высоковольтную или мощную схему, сначала смоделируйте ее в специальном ПО (например, LTspice, Micro-Cap). Это бесплатно и безопасно, и поможет вам отловить грубые ошибки еще на этапе проектирования.
Лучший учитель радиолюбителя — это осциллограф. Он позволяет "увидеть" ток и напряжение в любой точке схемы, понять, как работает ваш преобразователь, найти причину помех или самовозбуждения. Сегодня доступны недорогие цифровые осциллографы, которые станут вашим главным помощником в отладке самоделок.
В конечном счете, самый ценный ресурс — это знания. Читайте профильную литературу, смотрите обучающие видео, общайтесь на форумах. Мир самодельной электроники огромен и увлекателен, и старый, невзрачный дроссель может стать вашим билетом в этот мир. Главное — подходить к делу с интересом, терпением и уважением к технике безопасности.
За гранью основ: нестандартные и продвинутые проекты на базе дросселей
Когда базовые схемы освоены, а полка пополнилась работающими преобразователями и фильтрами, душа радиолюбителя начинает просить чего-то большего. Дроссель, как универсальный конструктивный элемент, открывает дорогу в мир более сложных и захватывающих проектов. Это уже не просто утилизация старых компонентов, а настоящее инженерное творчество, требующее более глубоких знаний и аккуратности в исполнении. Давайте рассмотрим несколько направлений, куда можно двигаться дальше.
1. беспроводная передача энергии (WPT)
Эффектная и почти магическая технология, которая лежит в основе современных беспроводных зарядок для смартфонов, вполне воспроизводима в домашних условиях. Основа WPT — это две индуктивно связанные катушки, по сути, две "половинки" трансформатора с воздушным сердечником. Одна катушка (передающая), подключенная к высокочастотному генератору, создает переменное магнитное поле. Вторая катушка (приемная), попадая в это поле, генерирует ЭДС, которой можно питать нагрузку, например, светодиод.
Для создания простого демонстрационного стенда можно использовать два одинаковых дросселя с ферритовыми сердечниками или намотать собственные катушки. Сложность проекта заключается в сборке эффективного ВЧ-генератора (например, на основе схемы Ройера или ZVS-драйвера) и настройке передающего и приемного контуров в резонанс для максимальной эффективности передачи.
2. аудиокроссоверы для акустических систем
Если вы увлекаетесь качественным звуком, то знаете, что в многополосных колонках каждый динамик должен воспроизводить свой диапазон частот. За это "разделение труда" отвечает кроссовер — набор фильтров. И здесь дросселям отводится ключевая роль. В паре с конденсатором дроссель образует LC-фильтр: для низкочастотного динамика (вуфера) используется фильтр нижних частот (ФНЧ), который пропускает только "басы", а для высокочастотного (твиттера) — фильтр верхних частот (ФВЧ). В отличие от дросселей для импульсных блоков питания, здесь важна не столько мощность, сколько точность индуктивности и низкое активное сопротивление, чтобы не вносить искажений в звук. Часто для таких целей катушки мотают на сердечниках без ферромагнетика ("воздушные"), чтобы обеспечить максимальную линейность.
3. компактный индукционный нагреватель
Это один из самых впечатляющих, но и самых опасных проектов для продвинутых радиолюбителей. Идея заключается в создании очень мощного переменного магнитного поля в рабочей катушке (индукторе). Когда в это поле помещается металлический предмет, в нем наводятся вихревые токи (токи Фуко), которые разогревают металл докрасна за считанные секунды. Сердцем схемы является мощный резонансный LC-контур (где L — рабочая катушка-дроссель) и мощный ВЧ-генератор (обычно ZVS-драйвер на MOSFET-транзисторах). Рабочая катушка представляет собой дроссель с очень малой индуктивностью — всего несколько витков толстой медной трубки. Проект требует очень серьезного подхода к выбору компонентов, их охлаждению и, главное, к технике безопасности, так как оперирует большими токами и высокими напряжениями.
Часто задаваемые вопросы (FAQ)
Можно ли использовать абсолютно любой дроссель в любой схеме?
Нет, категорически нельзя. Каждый дроссель характеризуется тремя ключевыми параметрами: индуктивностью (в Генри), максимальным рабочим током (током насыщения, в Амперах) и рабочим диапазоном частот. Использование дросселя с недостаточным током насыщения в мощной схеме приведет к его перегреву и выходу из строя. Дроссель, рассчитанный на низкие частоты (например, из сетевого фильтра 50 Гц), будет крайне неэффективен и будет сильно греться в высокочастотном преобразователе (100 кГц) из-за потерь в сердечнике.
В чем принципиальная разница между дросселем и трансформатором?
Основное отличие в назначении. Дроссель — это одиночная катушка индуктивности, предназначенная для накопления энергии в своем магнитном поле. Трансформатор имеет как минимум две гальванически развязанные обмотки (первичную и вторичную) и предназначен для передачи энергии из одной цепи в другую с изменением (или без изменения) напряжения и тока. Впрочем, существуют и так называемые связанные дроссели (например, в обратноходовых преобразователях), которые конструктивно похожи на трансформаторы, но работают в режиме накопления и отдачи энергии, а не прямой ее передачи.
Опасно ли разбирать компьютерный блок питания для извлечения дросселей?
Да, это может быть очень опасно, если не соблюдать меры предосторожности. Главную угрозу представляют высоковольтные электролитические конденсаторы во входной цепи. Даже после отключения БП от сети они могут долгое время хранить заряд с напряжением до 400 Вольт. Перед любыми манипуляциями на плате необходимо обязательно разрядить эти конденсаторы через мощный резистор (не замыкая их накоротко!). Работать можно только будучи на 100% уверенным, что на плате не осталось опасного напряжения.
Мой дроссель в самоделке сильно греется. это нормально?
Небольшой нагрев (до 40-50 °C) под нагрузкой является нормальным явлением из-за потерь в проводе и сердечнике. Однако если дроссель раскаляется так, что до него нельзя дотронуться, это явный признак неисправности или ошибки в проектировании. Наиболее частые причины: 1) Протекающий через дроссель ток превышает его номинальный ток насыщения. 2) Слишком тонкий провод обмотки для данного тока. 3) Материал сердечника не подходит для рабочей частоты схемы, вызывая большие динамические потери.
Обязательно ли иметь осциллограф для создания поделок на дросселях?
Для самых простых схем, вроде пассивного LC-фильтра, можно обойтись и без него. Но для любого проекта, включающего генерацию или преобразование частоты (например, "Вор джоулей", DC-DC преобразователь, индукционный нагреватель), осциллограф из желательного инструмента превращается в практически обязательный. Он позволяет увидеть реальную форму сигналов, измерить частоту, скважность, наличие "звона" и помех. Без него настройка и поиск неисправностей в таких схемах превращаются в "гадание на кофейной гуще".
Заключение
Итак, мы убедились, что обычный дроссель, извлеченный из старой техники, — это не бесполезный хлам, а ценнейший ресурс для любого радиолюбителя. На его основе можно собрать множество устройств, от простейших фильтров помех до сложных преобразователей и генераторов, подарив компоненту вторую, полезную жизнь. Главное — подходить к процессу творчески, но с умом, всегда помнить о технике безопасности и не бояться экспериментировать. Загляните в свои запасы старой электроники — возможно, ваш следующий увлекательный проект уже ждет вас там!
