Для комплексной защиты электроприборов, помимо автоматических выключателей, устройств защитного отключения (УЗО) и защиты от импульсного перенапряжения (УЗИП) также используется реле напряжения (РН). Это устройство предназначено для аварийного отключения сети при выходе напряжения за пределы установленных значений (максимального и минимального).

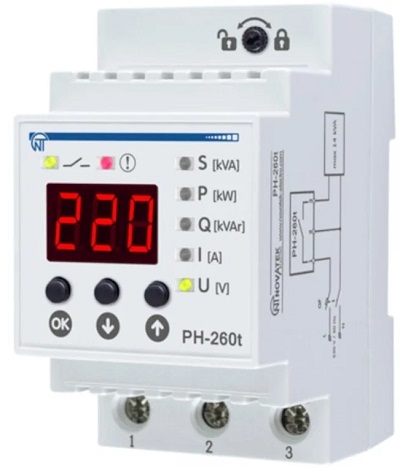

Реле контроля напряжения Новатек-Электро РН-260Т

Устройство и принцип работы реле напряжения для дома и офиса

В состав реле входят два основных узла: электронный и силовой (исполнительный). Электронный блок содержит микроконтроллер. Задача контроллера состоит в непрерывном измерении напряжения в линии электроснабжения. Если произойдет скачок или снижение напряжения сети, контроллер подает команду на силовой блок. Функциональность электронного блока (диапазон и количество настраиваемых параметров, наличие дисплея) влияет на стоимость РН.

Основной элемент силового блока – реле, механически связанное с размыкателем электроцепи. При подаче команды от микроконтроллера реле срабатывает и происходит отключение потребителей от линии электроснабжения. Скорость срабатывания реле (быстродействие РН) может варьироваться (в зависимости от модели прибора) от долей до нескольких секунд.

Восстановление электроснабжения происходит автоматически через заданный промежуток времени (от нескольких секунд до нескольких минут). Команду на включение подачи питания подает микроконтроллер.

Виды защитных реле

В каталогах магазинов представлены два типа реле контроля напряжения: одно- и трехфазные. Первый тип чаще всего применяется в распределительных щитках частных домов, квартир, офисов. Второй рассчитан на работу с трехфазной схемой электроснабжения, используемой для питания промышленного оборудования.

По исполнению корпуса РН делятся на группы:

  • модули на DIN-рейку. По ширине они могут занимать от 1 до 4 стандартных посадочных мест (17.5-70 мм, в зависимости от типа и особенностей конструкции). Такие модули обычно используются в составе распределительного щита;
  • удлинители с защитой от перепадов напряжения. По внешнему виду схожи с удлинителями со встроенными автоматическими выключателями. Разница лишь в функционале: наличие РН позволяет отключать питание при выходе параметров сети за установленные пределы;
  • переходники «вилка-розетка». Эти приборы отличаются от удлинителя с РН лишь отсутствием длинного шнура и меньшим числом защищенных розеток (обычно одной-двух). Защитные переходники включаются непосредственно в сетевую электророзетку. Защищаемое оборудование подключается к собственной розетке переходника. Цена таких переходников обычно ниже, чем для других типов РН

На что обратить внимание при выборе РН

Чтобы заказать реле напряжения 220в для дома, и не ошибиться с выбором, сначала выясняют характеристики потребителей электроэнергии:

  • максимальную мощность подключаемой нагрузки. Если потребителей несколько, их мощности суммируются;
  • предельно допустимый ток. Этот параметр устанавливается по параметрам прибора с максимальным значением потребляемого тока.
  • рабочий диапазон, т. е. разброс значений напряжения электропитания, при котором подключаемая нагрузка сохраняет работоспособность.

Желательно купить реле напряжения с характеристиками, превышающими на 25-40% потребности подключаемой электротехники. Подходящие для дома и офиса реле представлены в нашем интернет-магазине. Отсутствующие в наличии позиции поставляем на заказ.
