Как рассчитывают прочность котла: нагрузки, формулы, зоны риска, ошибки. Практический разбор и проверка рабочих давлений.
Расчет определяет допустимое давление и толщину стенок, при которых корпус и элементы котла не переходят в пластическое состояние и не разрушаются при циклической нагрузке. Основа - проверка напряжений по формулам тонкостенных оболочек и учет концентраторов напряжений.
Если требуется проверка или пересчет параметров под новые условия, можно заказать услугу расчета прочности у инженеров с соответствующей квалификацией (обязательно проверяйте актуальность лицензии). Это позволяет сопоставить фактическое состояние оборудования с расчетной моделью и избежать работы в зоне риска.
Какие нагрузки учитываются
Нагрузка складывается из внутреннего давления, температурного поля и локальных усилий от креплений. Давление создает мембранные напряжения, температура добавляет термические деформации, вследствие чего возникают дополнительные напряжения несовместимости. При пусках и остановках появляется цикличность, что переводит задачу в область усталости.
При неравномерном прогреве барабана разница температур по толщине может давать градиент, из-за которого внутренняя поверхность уходит в растяжение раньше расчетного режима. Это объясняет появление сетки микротрещин у старых котлов.

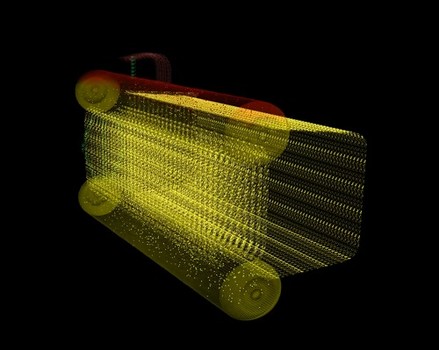

Паровой котёл ДЕ-25-14 ГМ БиКЗ паропроизводительностью 25 т/ч. Источник изображения: компания Проматомтрейд https://promatom.by/nashi-uslugi/texnicheskoe-diagnostirovanie/raschet-na-prochnost-oborudovaniya-(raschet-rabochego-davleniya).html
Формулы и допущения
Для цилиндрических оболочек используют приближение тонкой стенки, если отношение радиуса к толщине превышает 10. Тогда окружное напряжение вычисляют как σθ = p·r / t, продольное вдвое меньше. При переходе к утолщенным обечайкам применяют более точные решения Ламе.
Проверка на устойчивость и усталость
При вакуумных режимах или внешнем давлении проверяют потерю устойчивости, так как тонкая оболочка может схлопнуться при сравнительно малых нагрузках. Для циклической работы считают число циклов до разрушения по S-N кривым материала, корректируя на температуру.
Локальные вырезы под штуцеры создают концентрацию напряжений. Даже при допустимом среднем уровне, в зоне выреза коэффициент концентрации может превышать 2, вследствие чего требуется усиление накладками или увеличение радиуса скругления.
Проверка сварных швов и зон концентрации
Сварной шов работает хуже сплошного металла из-за неоднородной структуры. В расчет вводят коэффициент прочности шва, обычно 0.7–0.9. Затем отдельно проверяют зоны вокруг отверстий под патрубки: там возникает концентрация напряжений. Если не усилить участок накладкой или утолщением, трещина появляется именно в этой зоне, даже при нормальном давлении.
Расчет рабочего давления
После проверки всех элементов находят максимальное допустимое давление. Оно ниже теоретического, потому что учитываются допуски на изготовление, старение металла и циклические нагрузки. При длительной эксплуатации металл «устает»: микротрещины растут от циклов нагрева и охлаждения. Если котел работает с частыми пусками, допустимое давление дополнительно снижают.
Практические ошибки и ограничения
- Брать паспортные данные материала без поправки на фактическую температуру.
- Игнорировать овальность корпуса: даже небольшое отклонение формы увеличивает локальные напряжения.
- Расчет без учета накипи.
Слой отложений ухудшает теплоотвод, стенка перегревается, и расчетные параметры перестают совпадать с реальностью.
